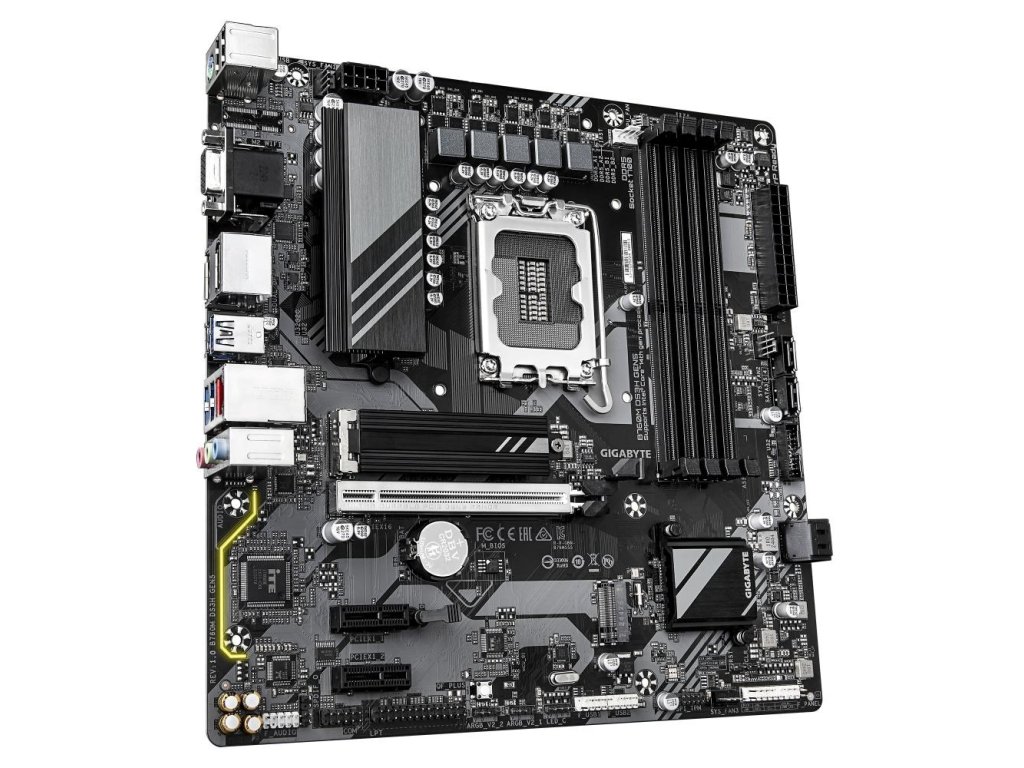

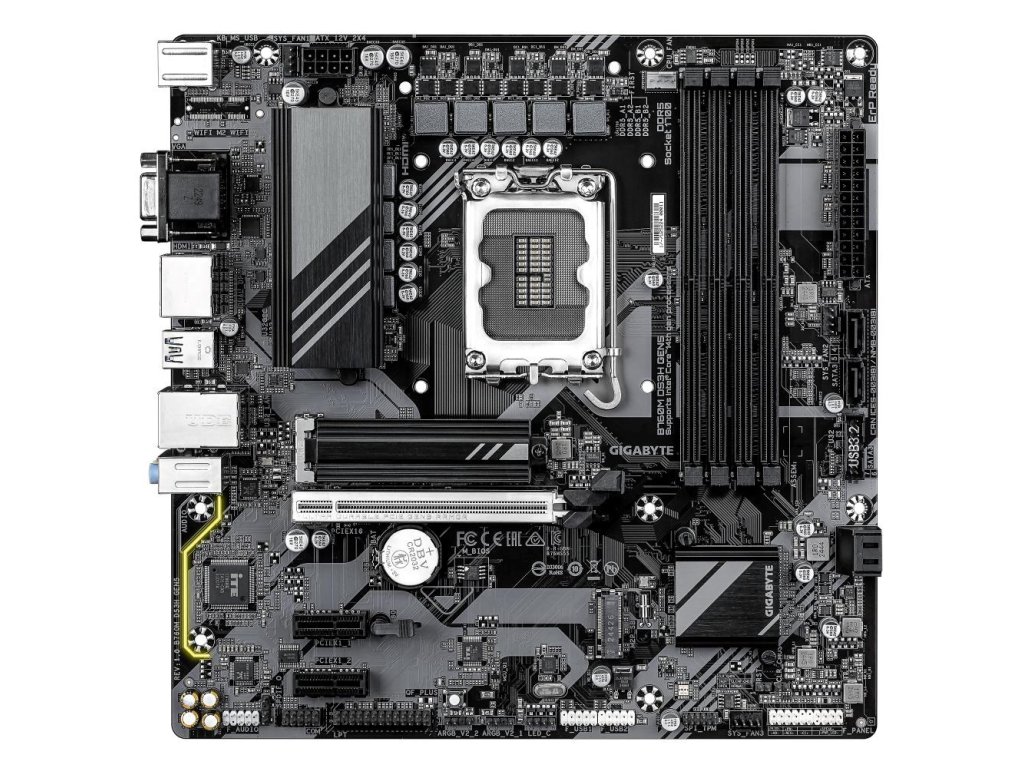

GIGABYTE MB Sc LGA1700 B760M DS3H GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, 1xVGA, mATX B760M DS3H GEN5

CPU

Soket LGA1700 : Podpora procesorov Intel Core™ 14., 13. a 12. generácie
(Pre najnovší zoznam podporovaných CPU navštívte web GIGABYTE.)
L3 cache sa líši v závislosti od CPU

Chipset

Intel B760 Express Chipset

Pamäť

14. a 13. generácia procesorov Intel Core™ i9/i7:
- Podpora pamäťových modulov DDR5 5600/5200/4800/4400 MT/s
13. generácia procesorov Intel Core™ i5/i3 a 12. generácia Intel Core™, Pentium Gold a Celeron:
- Podpora pamäťových modulov DDR5 4800/4400 MT/s
4 x DDR5 DIMM sloty s podporou až do 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC unbuffered DIMM 1Rx8/2Rx8 module (pracuje v ne-ECC móde)
Podpora ne-ECC unbuffered DIMM 1Rx8/2Rx8/1Rx16 moduly
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäti, dátový prenos (rýchlosť) a počet DRAM modulov, viac informácií nájdete na stránke GIGABYTE v zozname podpory pamätí.)

Grafika na doske

Integrovaný grafický procesor - podpora Intel HD Graphics:
- 1 x D-Sub port, podporujúci rozlíšenie maximálne 1920x1200 @ 60 Hz
- 1 x HDMI port, podporujúci rozlíšenie maximálne 4096x2160 @ 60 Hz
* Podpora HDMI 2.1 verzia a HDCP 2.3.
** Podpora natívnych portov HDMI 2.1 TMDS kompatibilných.

- 1 x DisplayPort, podporujúci rozlíšenie maximálne 4096x2304 @ 60 Hz
* Podpora DisplayPort 1.2 verzia a HDCP 2.3
- 1 x DisplayPort, podporujúci rozlíšenie maximálne 4096x2304 @ 60 Hz
* Podpora DisplayPort 1.2 verzia.
(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)
Podpora až štyroch displejov súčasne

Zvuk

Realtek Audio CODEC
Vysoké rozlíšenie zvuku
2/4/5.1/7.1 kanálov
* Funkcionalitu zvukového jacku môžete zmeniť pomocou softvéru na zvukové nastavenia. Pre konfiguráciu 7.1-kanálového zvuku, použite softvér pre nastavenie zvuku.

Podpora S/PDIF Out

LAN

Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Rozširovacie sloty

CPU:
- 1 x PCI Express x16 slot podporujúci PCIe 5.0 a bežiaci pri x16
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD.

Chipset:
- 2 x PCI Express x1 sloty, podporujúce PCIe 3.0 a bežiace pri x1

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Chipset:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Chipset:
- 1 x USB Type-C port na zadnom paneli, s podporou USB 3.2 Gen 2
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 prístupné cez vnútorný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Chipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez vnútorné USB hlavičky

Interné I/O konektory

1 x 24-pin hlavný napájací konektor ATX
1 x 8-pin napájací konektor ATX 12V
1 x CPU fan hlavička
3 x systémové fan hlavičky
2 x adresovateľné RGB Gen2 LED pásky hlavičky
1 x RGB LED pásik hlavička
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panel hlavička
1 x audio hlavička na prednom paneli
1 x USB 3.2 Gen 1 hlavička
2 x USB 2.0/1.1 hlavičky
1 x Trusted Platform Module hlavička (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x séria port hlavička
1 x paralelný port hlavička
1 x S/PDIF Out hlavička
1 x Q-Flash Plus tlačidlo
1 x reset jumper
1 x Clear CMOS jumper

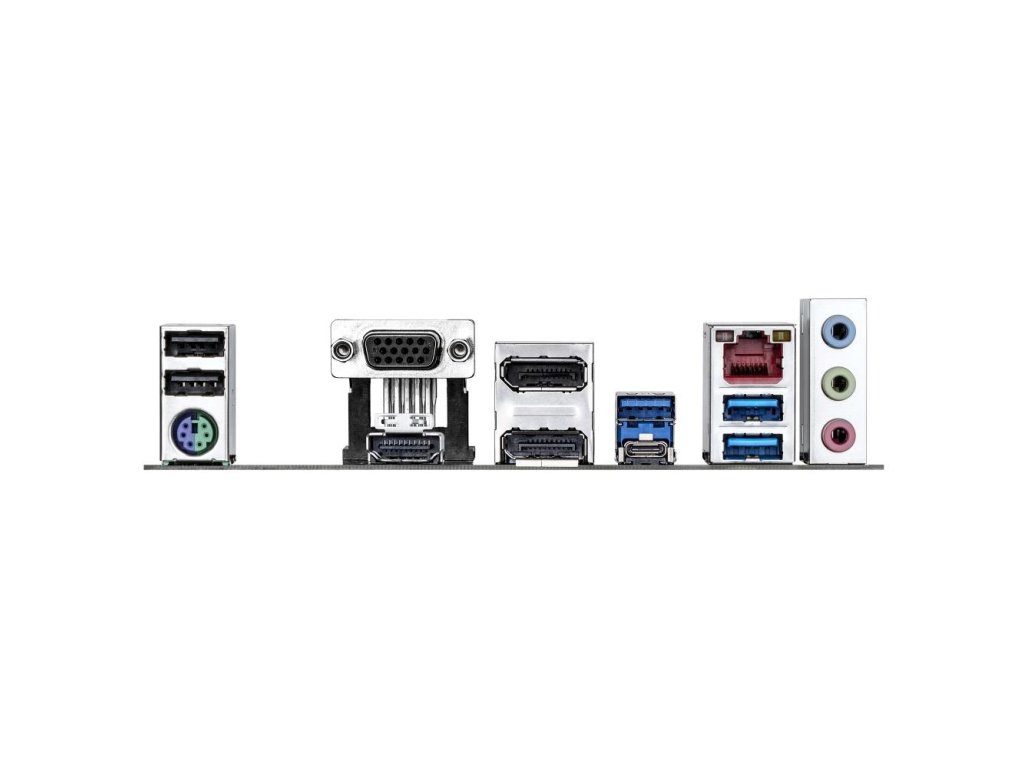

Zadné panelové I/O konektory

2 x USB 2.0/1.1 porty
1 x PS/2 port na klávesnicu/mys
1 x D-Sub port (Poznámka)
1 x HDMI port (Poznámka)
2 x DisplayPort (Poznámka)
3 x USB 3.2 Gen 1 porty
1 x USB Type-C port, s podporou USB 3.2 Gen 2
1 x RJ-45 port
3 x audio jacky

(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O riadič

iTE I/O Controller Chip

Sledovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku chladiva
Varovanie pri nefunkčnom ventilátore
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora závisí od nainštalovaného ventilátora.

BIOS

1 x 128 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu tiež líšiť podľa špecifikácií základnej dosky.

Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup

Zabalený softvér

Norton Internet Security (OEM verzia)

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Forma

Micro ATX Form Factor; 24.4cm x 24.4cm
