Podrobný popis

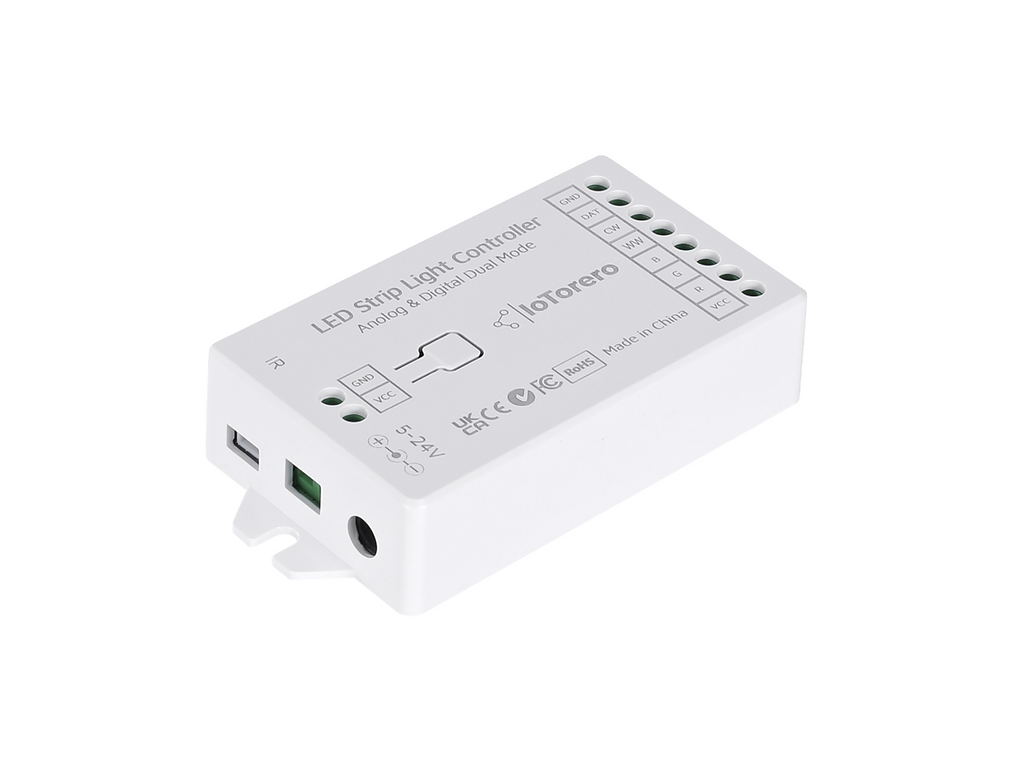

WLED RGBCCT Analógový PWM a Adresovateľný Digitálny Kontrolér LED Pásikov

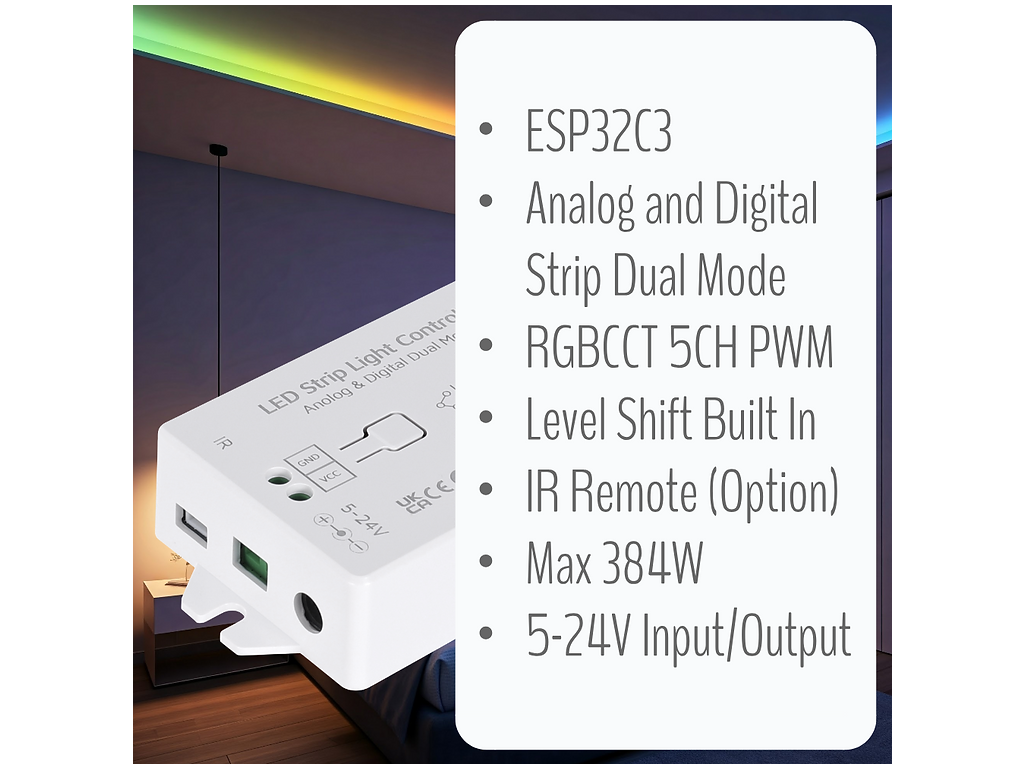

Tento WLED kontrolér podporuje analógové aj adresovateľné LED pásy a je osadený vstavaným čipsetom ESP32C3 (ESP32C3 s 4M pamäťou).
Technické špecifikácie
Prevádzkové napätie: DC 5-24V

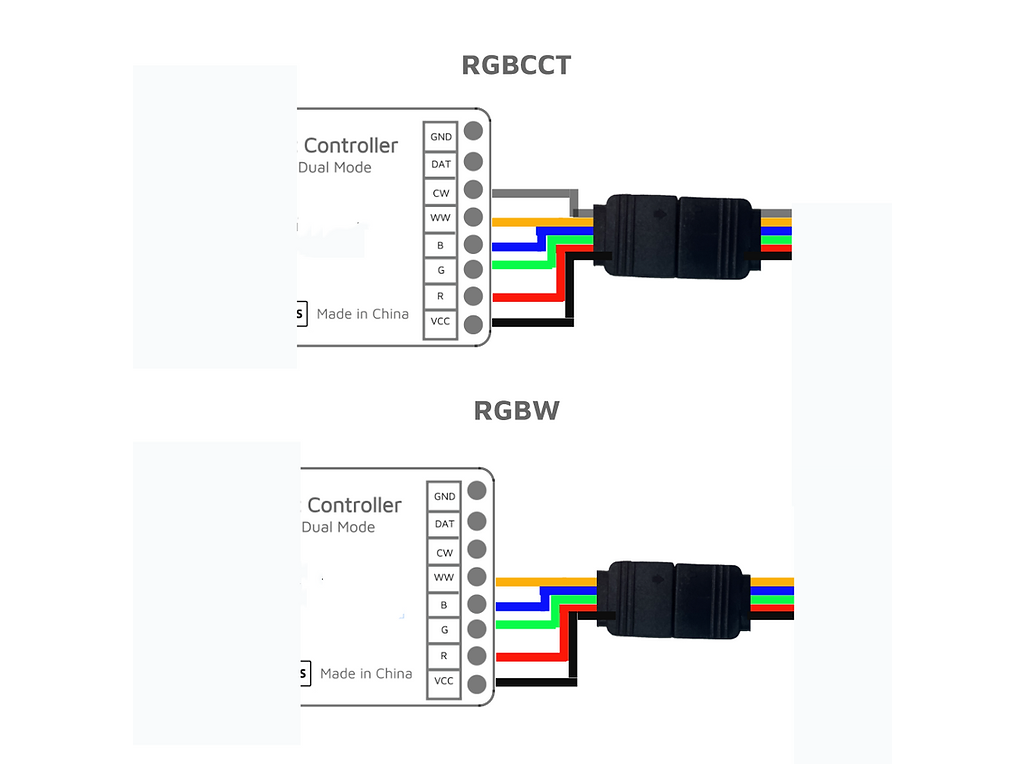

Výstupné kanály: Analógový RGBCCT + 1 kanál adresovateľný
Výstupný prúd: 16A
Maximálny výkon: 384W
Upozornenie pre aktualizáciu firmware
Ak chcete aktualizovať firmware, použite súbor "WLED_0.x.x_ESP32-C3.bin"
https://github.com/athom-tech/WLED/releases/download/0.14.4/Athom_8Pin_ESP32C3_RGBCW_DATA.bin
Základné pravidlo aktualizácie: Ak to funguje, neopravuj to!
Inými slovami, uistite sa, že máte dobrý dôvod na zásah do funkčnej inštalácie (napríklad potreba novej funkcie alebo riešenie problému, ktorý bol opravený v aktuálnej verzii).
ESP32C3 Verzia

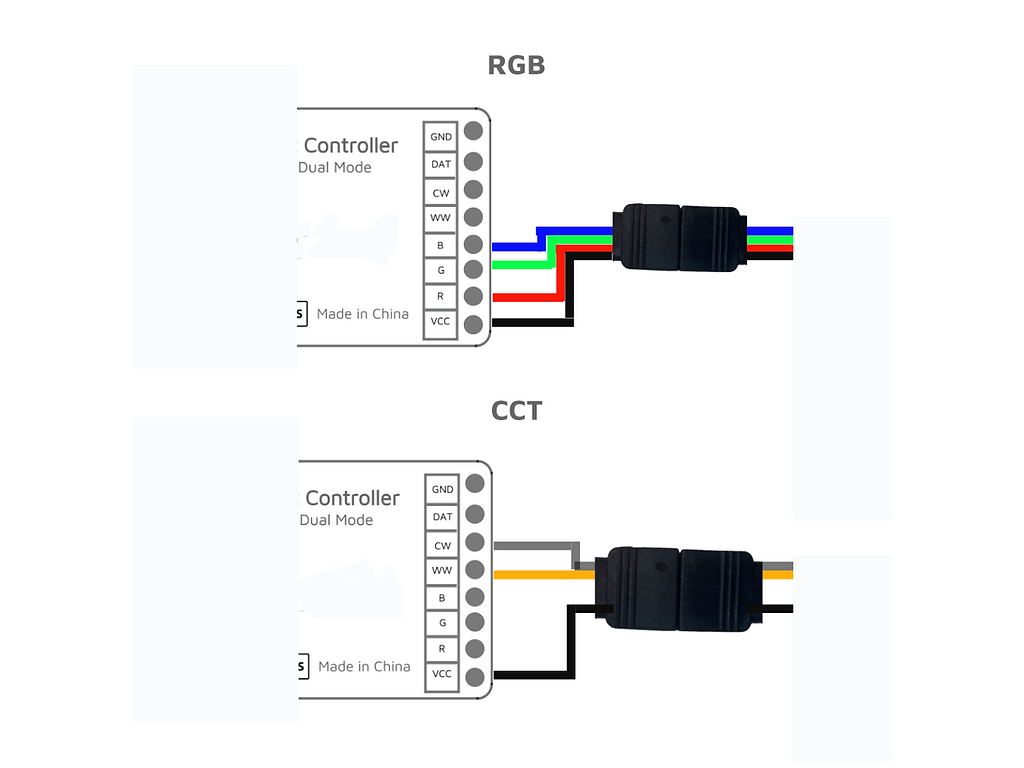

PWM GPIO rozloženie:
R (červená): GPIO5
G (zelená): GPIO6
B (modrá): GPIO3
CW (studená biela): GPIO4
WW (teplá biela): GPIO7
Ostatné pripojenia:

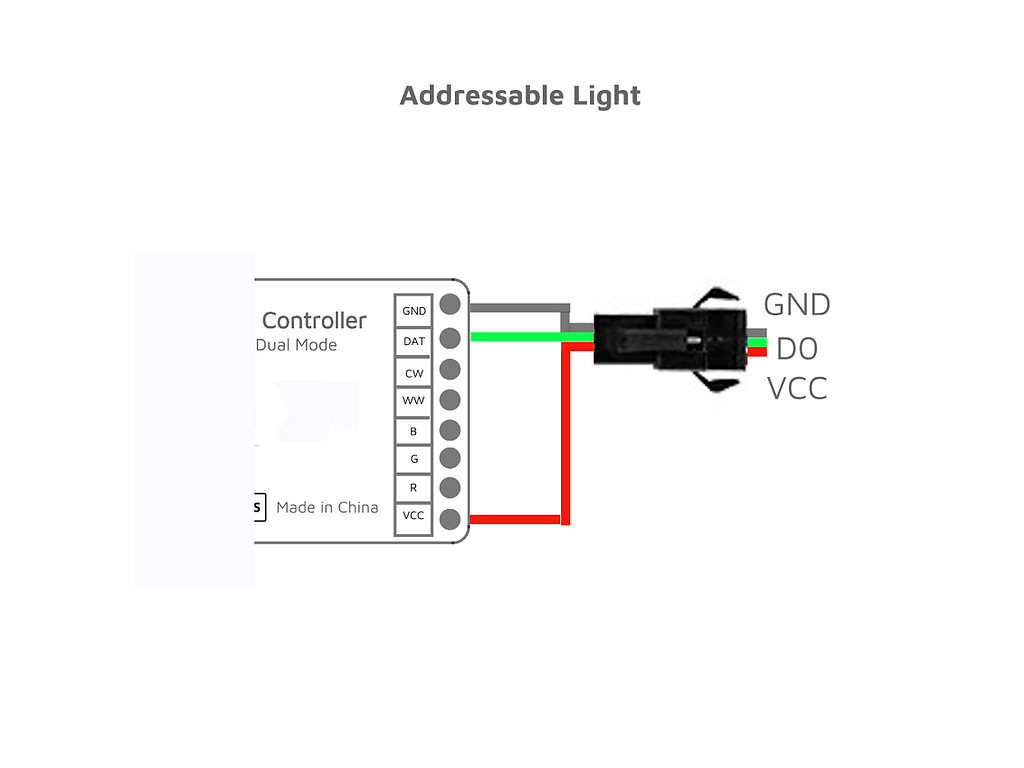

DATA (dáta): GPIO21
Button (tlačidlo): GPIO9
IR (infračervený): GPIO10
Status LED (stavová LED): GPIO8
K dispozícii je vlastný firmware
Tento kontrolér je perfektný pre pokročilé LED projekty, kde potrebujete kombinovať analógové RGBCCT pásy s adresovateľnými digitálnymi LED pásmi v jednom zariadení.
Dodatočné parametre
| Kategória: | Smart doplnky |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 0.2 kg |
| MPN: | LS8PDual |
Buďte prvý, kto napíše príspevok k tejto položke.
