Podrobný popis

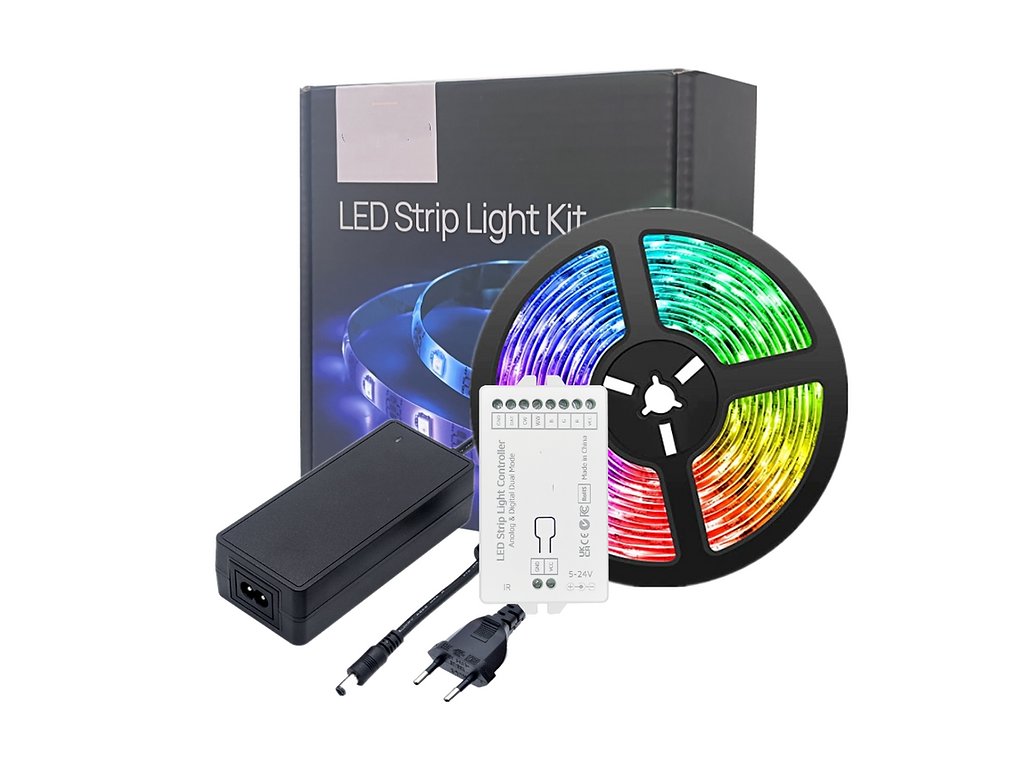

Obsah kompletu:
1x LS8P-Dual ESP32C3 WLED kontrolér
1x 5V10A napájací adaptér
1x WS2812B LED pás 5m
1x DC kábel
1x užívateľský manuál
Schéma zapojenia
Pripojte napájací kábel a káble k LED pásu ku kontroléru.
Pripojte LED pás ku kontroléru, pričom sa uistite, že VCC je pripojený k 5V, DAT k D0 a GND k GND.
Pripojte napájací adaptér ku kontroléru.
LS8P-Dual RGBCCT Analógový a Adresovateľný Digitálny Kontrolér LED Pásov
Tento WLED kontrolér podporuje analógové aj adresovateľné LED pásy.
Vstavané ESP32-C3 čipset s 4M flash pamäťou.
Technické špecifikácie:
Pracovné napätie: DC5-24V
Výstupné kanály: RGBCCT a 1CH Adresovateľný
Výstupný prúd: 16A
Maximálny výkon: 384W
PWM GPIO piny
R: GPIO5
G: GPIO6
B: GPIO3
CW: GPIO4
WW: GPIO7
DATA: GPIO21
Tlačidlo: GPIO9
IR: GPIO10
Stavová LED: GPIO8
WS2812B LED pás
Dĺžka: 5m
LED: 60 LED/m
Šírka FPCB: 10mm
Farba PCB: Biela
Krytie: IP20 (Bez ochrany proti vode)
Napájací adaptér
Štandardy: EU/US/UK voliteľné
AC vstup: 110-240V 50/60Hz
DC výstup: 5V10A
Upozornenie
Ak chcete aktualizovať firmware, použite "WLED_0.x.x_ESP32-C3.bin"
Tipy
Pre reset kontroléra stlačte a podržte tlačidlo viac ako 10 sekúnd.
Aktualizácia na oficiálny firmware môže deaktivovať niektoré funkcie.
Na vytvorenie vlastného firmware navštívte: https://github.com/athom-tech/
Kvôli úbytku napätia je skutočný výkon tohto pásu pri plnom jase 28W. Pre dosiahnutie rovnakého jasu po celej dĺžke pásu odporúčame používať kvalitný drôt (nie je súčasťou balenia) na napájanie z oboch koncov, čo vyžaduje celkový príkon 42W.
Dodatočné parametre
| Kategória: | Smart doplnky |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 0.4 kg |
| MPN: | LK8P-Dual-2812-EU |
