Podrobný popis

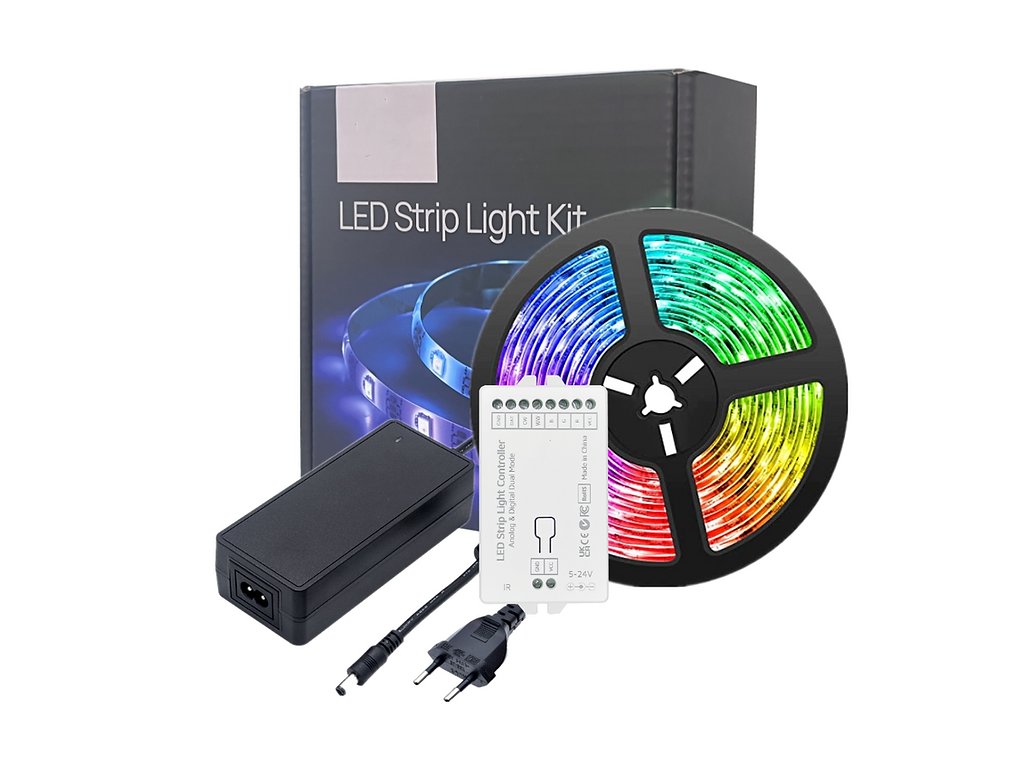

Sada obsahuje:
1x LS8P Dual ESP32-C3 WLED Analog kontrolér
1x 24V4A napájací adaptér
1x 24V RGBW LED pásik 5m
1x DC kábel
1x Používateľský manuál
Schéma zapojenia
Pripojte napájací kábel a kábel LED pásku k kontroléru.
Pripojte LED pásik k kontroléru, dbajte na to, aby VCC bol pripojený k 24V, R/G/B/W podľa príslušnosti.
Pripojte napájací adaptér k kontroléru.
LS8P Dual WLED Kontrolér
ESP32-C3 s 4M pamäťou
Maximálny prúd 16A
PWM GPIO piny:
R: GPIO5
G: GPIO6
B: GPIO3
CW: GPIO4
WW: GPIO7
Ostatné piny:
DATA: GPIO21
Tlačidlo: GPIO9
IR: GPIO10
Stavová LED: GPIO8
Analog RGBW LED pásik
Napätie: 24V
Dĺžka: 5m
LED: 60 LED/m
Šírka FPCB: 12mm
Farba PCB: Biela
Vodotesnosť: IP20 (nevododržný)
Možnosť teplej alebo studenej bielej
Napájací adaptér
Štandardy: EU/US/UK (voliteľné)
AC vstup: 110-240V 50/60Hz
DC výstup: 24V4A
Tipy
Pre reset kontroléru stlačte a podržte tlačidlo dlhšie ako 10 sekúnd.
Kvôli poklesu napätia je skutočný výkon tohto pásku pri plnom jase približne 70W. Dodatočné napájanie však nie je potrebné.
Dodatočné parametre
| Kategória: | Smart doplnky |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 0.4 kg |
| MPN: | LK8PDualRGB-CW-EU |
