Podrobný popis

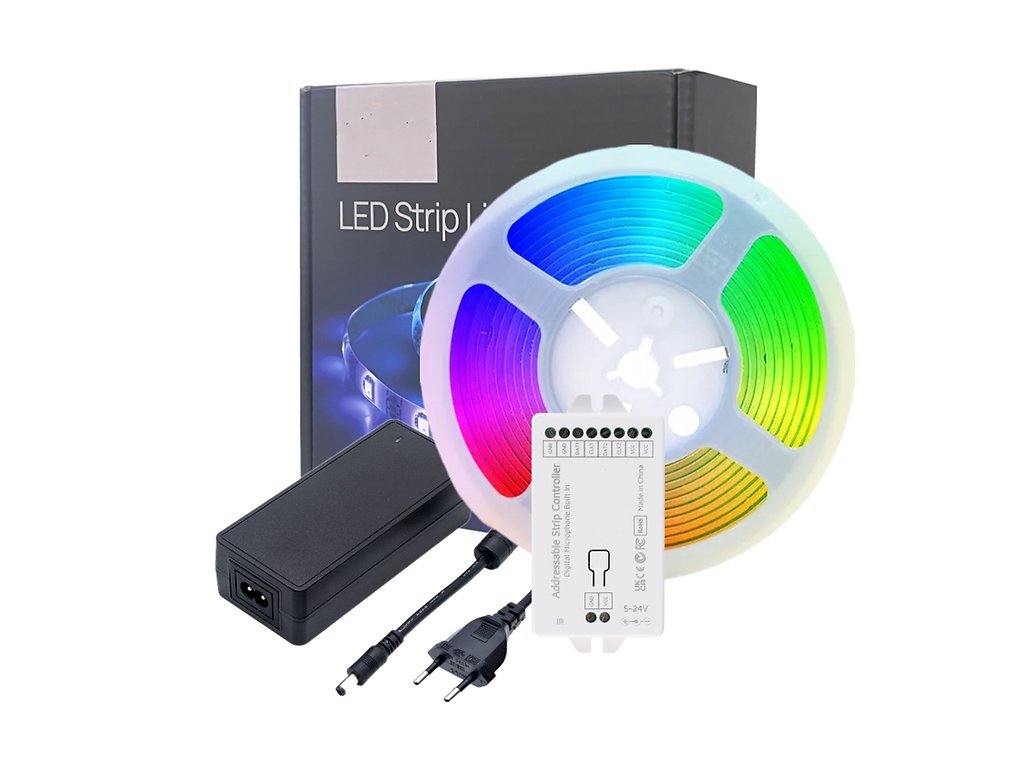

Štartovací kit obsahuje:
1x LS8P ESP32 WLED kontrolér
1x 12V7A napájací adaptér
1x WS2811 COB 576LED 5m LED pásik
1x DC kábel
1x používateľský manuál
Schéma zapojenia
Pripojte napájací kábel a LED Pásik kábel ku kontroléru.
Pripojte LED pásik ku kontroléru, pričom zabezpečte, že VCC je pripojené na 12V, DAT na D0 a GND na GND.
Pripojte napájací adaptér ku kontroléru.
LS8P ESP32 Sounds Reactive WLED Kontrolér
Čipová sada: ESP32-WROOM-32E
Vstavané funkcie: 2-kanálový I2S PDM digitálny mikrofón
GPIO piny:
Tlačidlo (GPIO0)
Relé (GPIO2)
DATA1 (GPIO18)
DCLK1 (GPIO5)
DATA2 (GPIO17)
DCLK2 (GPIO16)
IR (GPIO25)
I2S_SDPIN (GPIO32)
I2S_WSPIN (GPIO15)
I2S_CKPIN (-1)
12V WS2811 COB 576 LED Pásik
Dĺžka: 5m
LED: 576 LED/m
Šírka FPCB: 10mm
Farba PCB: Biela
Krytie: IP20 (bez vodotesnosti)
Napájací Adaptér
Štandardy: EU/US/UK štandard (voliteľné)
AC vstup: 110-240V 50/60Hz
DC výstup: 12V7A
Tipy
Na resetovanie kontroléra stlačte a podržte tlačidlo viac ako 10 sekúnd.
Aktualizácia na oficiálny firmware môže deaktivovať funkciu zvukovej reaktivity.
Pre vytvorenie vlastného firmwaru navštívte: https://github.com/athom-tech/Sound-Reactive-WLED
Dodatočné parametre
| Kategória: | Smart doplnky |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 0.4 kg |
| MPN: | LK8P2811COB-EU |
